Комплекс СЦ-45 с героторным насосом для производства стеклофибробетона

ВНИМАНИЕ: выпуск данного вида оборудования прекращен.

Оборудование для стеклофибробетона с героторным (винтовым) насосом предназначено для изготовления СФБ-изделий методом напыления в цеховых условиях (с армированием до 7%) или нанесения защитного покрытия на стройплощадке. Для напыления или заливки премикс-смеси рекомендуем использовать оборудование для СФБ с перистальтическим насосом.

Растворонасос РН СФБУМ4 является составной частью комплекса производства изделий из стеклофибробетона, представляет собой героторный насос с установленным над ним загрузочным бункером, обеспечивающий подачу цементно-песчаного раствора с заданной производительностью в узел смешения с фиброй и распыления торкрет - пистолета серии РПН.

Героторный растворонасос РН СФБУМ4 для пневмонабрызга стеклофибробетона.

.

Технические характеристики растворонасоса РН СФБУМ4:

№	Наименование показателей	Значение
1	Привод насоса	Электрический, через редуктор
2	Электродвигатель	АИР-80-1,5кВт
3	Насос	Героторный  (винтовая пара)
4	Производительность насоса Максимальная Минимальная	0,24 [м3/час] 0,16 [м3/час]
5	Изменение производительности насоса	Плавное, преобразователем частоты
6	Объем бункера по загрузке, не менее	60 [л]
7	Рабочее давление насоса, не более	0,4…0,7 (4…7) [МПа (кг/см2)]
8	Перекачиваемый компонент – цементно-песчаный раствор текучестью, по ГОСТ 5802-86, не менее	8 [см]
9	Уровень создаваемого шума на частотах:    63-500 Гц    1000-8000 Гц	не более 107 [дБ] не более 88 [дБ]
10	Напряжение питания	380 [В]
11	Частота тока питающего напряжения	50 [Гц]
12	Потребляемая мощность	1,8 [кВА]
13	Расход сжатого воздуха, не менее, л/мин	1900
14	Давление воздуха на входе, кг/см2 (МПа)	8 - 9  (0,8 – 0,9)
15	Масса (без принадлежностей)	125 [кг]
16	Габаритные размеры (ДхШхВ)	1300х580х 1310 [мм]



Производство стеклофибробетона на комплексе СЦ-45 с героторным насосом. Благодарим за помощь в съемках компанию "Декор от Али" (г. Москва)

Растворонасос модели СФБУМ4 развивает давление до 2 МПа и подает составы бетонной смеси к пистолету – распылителю стеклофибробетона. Агрегат состоит из следующих основных частей: насоса винтового, электрооборудования, загрузочного бункера, привода, шасси. Имеет возможность регулировки производительности насоса (до 12 кг/мин) – это чрезвычайно важно при производстве СФБ-изделий, т.к. позволяет отрегулировать размер факела непосредственно по конкретной форме. Маленькая форма, сложный узор – производительность уменьшается. Большая форма, простой рельеф – производительность увеличивается.

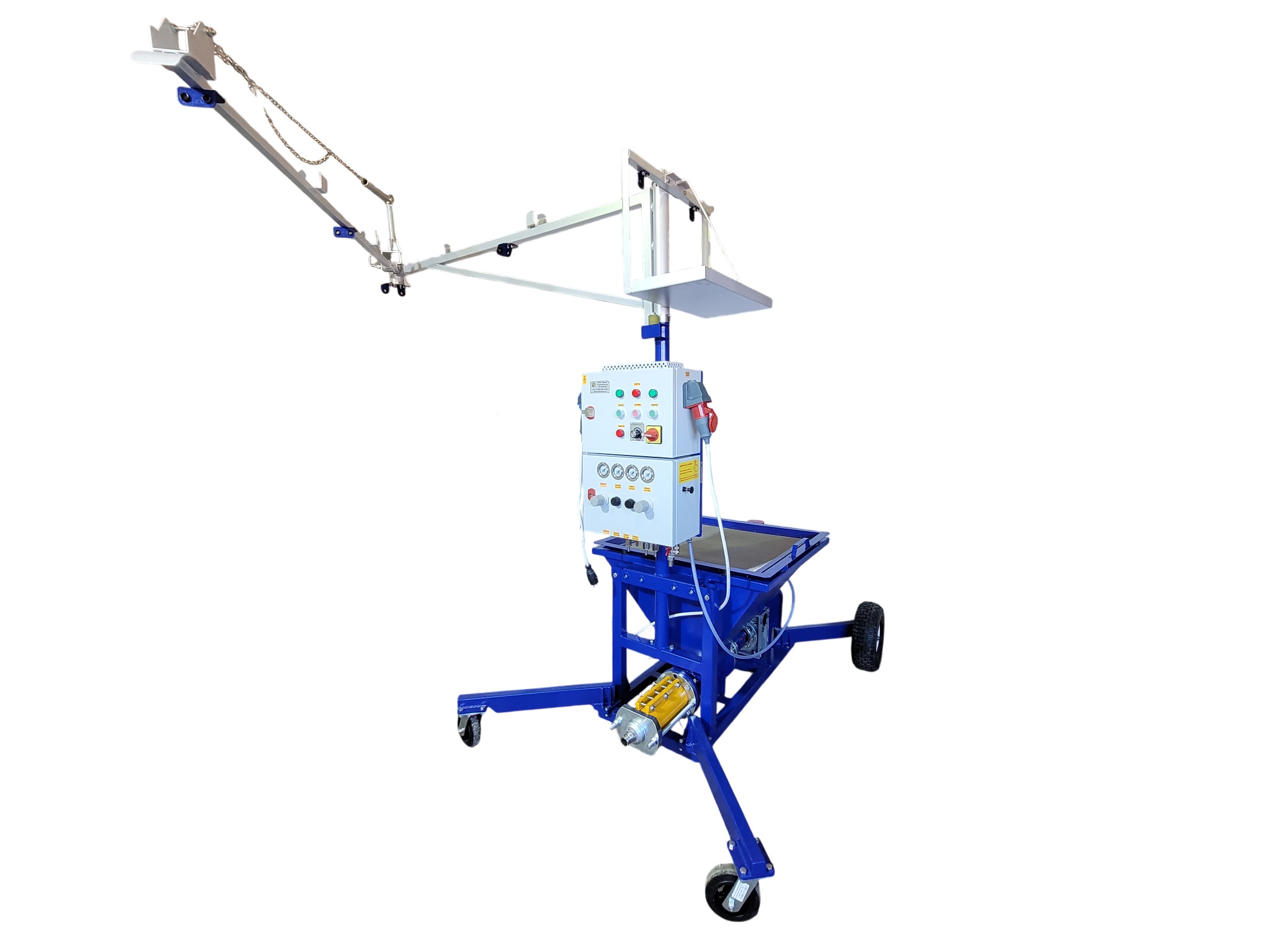

Смонтированное оборудование СЦ-45 в полном комплекте

Растворонасос СФБУМ4 дополнительно укомплектован центральным пультом управления – ПУВ-3. Внутри короба смонтированы масленка и масловлагоотделитель, на панель выведены регуляторы давления и манометры. Не надо думать о том, как организовать разводку воздуха от компрессора. Задача оператора – подать воздух только на ПУВ-3, а уже от него имеется три выхода. Т.о. оператор получает возможность, что называется, «не сходя с места», управлять и контролировать подачу воздуха на всех технологических этапах производства стеклофибробетона.

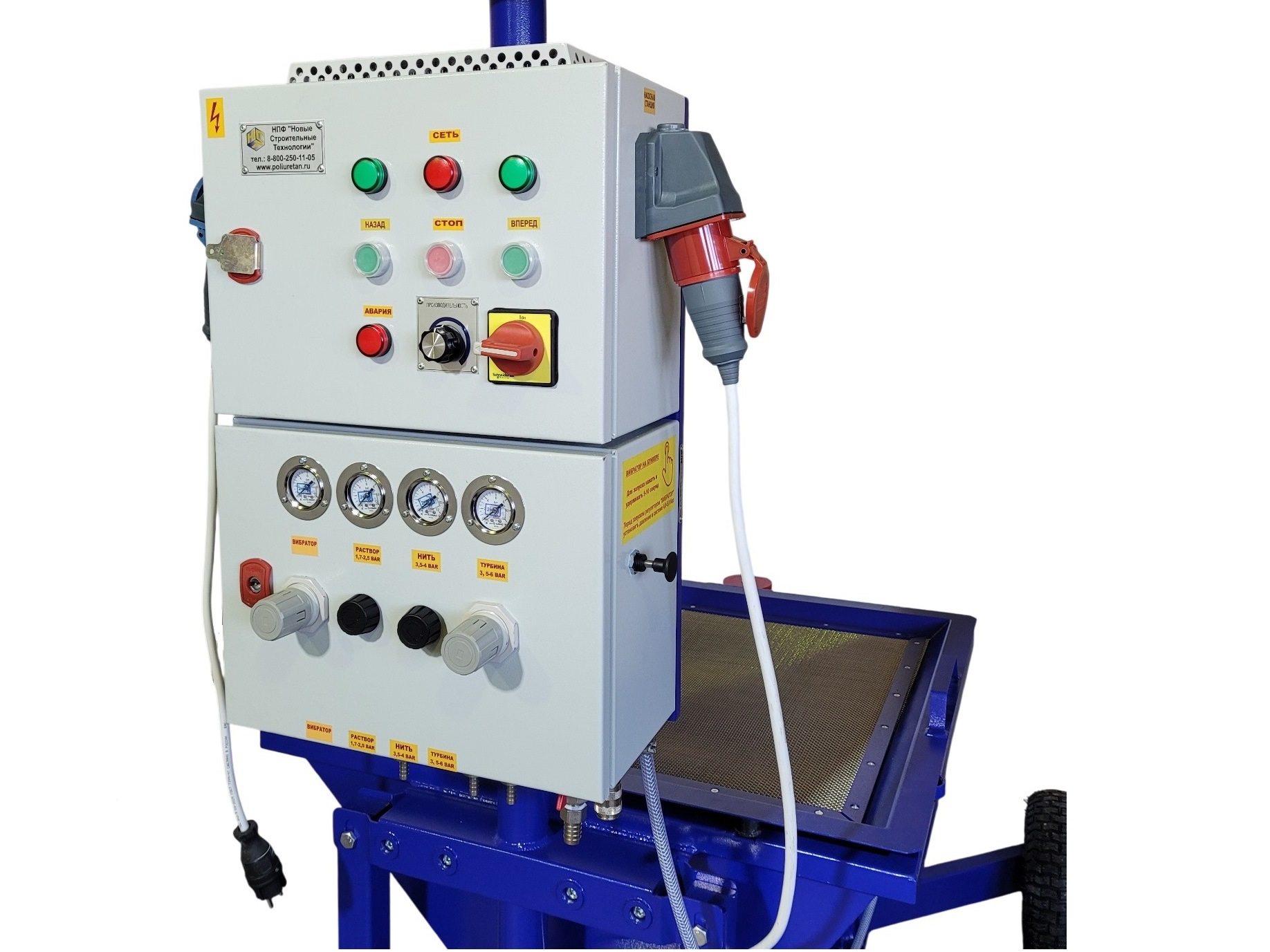

Пульт управления ПУВ-3 расворонасоса СФБ

ПУВ-3 с подведенными воздушными каналами на все рабочие «точки»

Воздушная разводка ПУВ-3. На переднем плане: трубопровод, подающий воздух «для распыления» на РПН и трубопровод, запитывающий пневматический вибратор ПШВ-19, смонтированный на вибросите, установленном на бункере растворонасоса

Обязательный атрибут растворонасоса – вибросито, которое гарантирует качество раствора и защитит распылитель РПН от попадания камней и прочих нежелательных элементов.

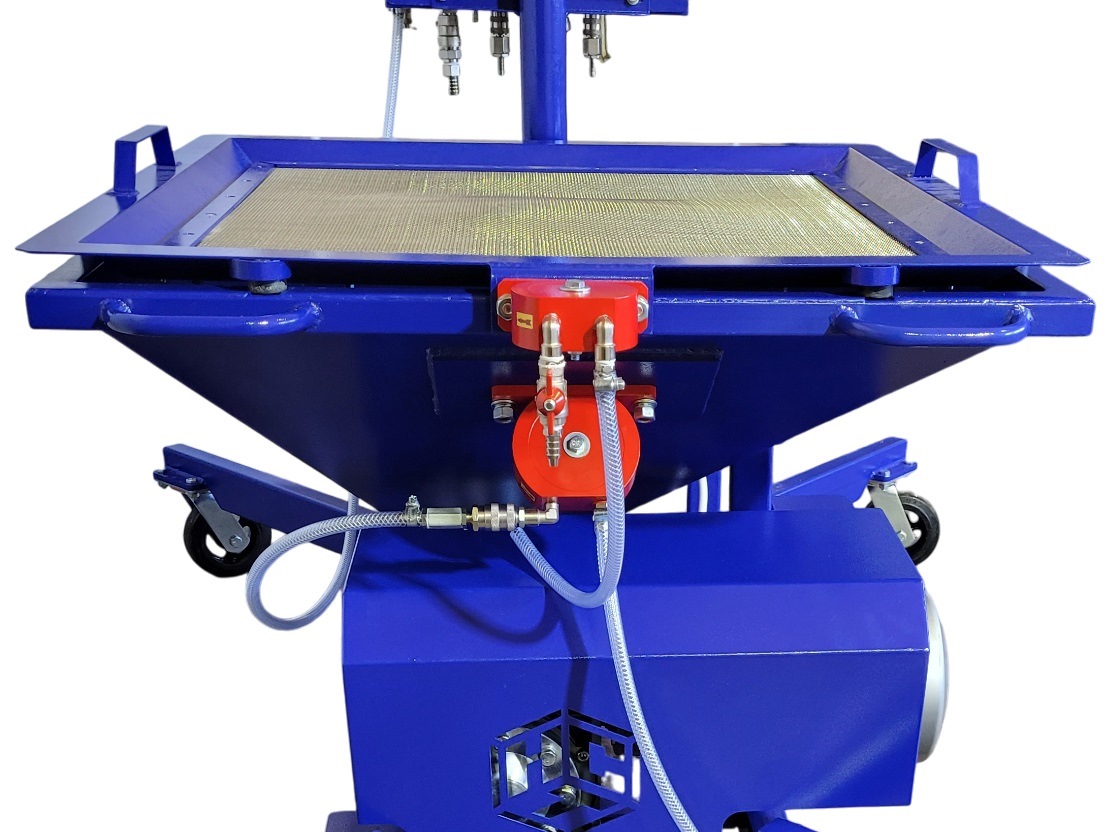

Вибросито VC-19k устанавливается на бункер растворонасоса. ПУВ-3 с подведенными воздушными каналами на все рабочие «точки».
