Дополнительное оборудование к СФБ-комплексам СЦ-45

Кантователь КТ НСТ ППО-01

Предназначен для быстрой и легкой перевозки бака с приготовленным раствором. Спроектирован специально под штатную ёмкость Растворосмесителя НСТ СФБ-УМ55.

Поднимает ёмкость и выгружает смесь в бункер пневмонапылительной станции (РНП СФБУМ8-120 или МК-СФБ НСТ17[х3]).

Кантователь КТ НСТ ППО-01 для цементно-песчаного раствора

Перемещение кантователя с емкостью происходит вручную. Человек прикладывает минимальные усилия, чтобы катить кантователь даже с полной ёмкостью. Для загрузки раствора в бункер нужно нажать рычаг, чтобы наклонить ёмкость.

• Пневмоцилиндр поднимает бак с раствором на высоту до 0,5м за 10 секунд.
• Максимальная масса груза 150кг.
• Для работы пневмоцилиндра требуется сжатый воздух с расходом 0,3м3/мин при давлении 0,6 МПа (6кг/см2).
• Габаритные размеры кантователя в сложенном положении (Длина х Ширина х Высота): 1600х 1750 х 1550мм.
• Масса кантователя без ёмкости: 130кг.

Конструкция и принцип работы кантователя показаны на схеме:

1 – Пневмоцилиндр; 2 – Рукоятка перемещения; 3 – Рычаг верхний; 4 – Рычаг нижний; 5 – Колесо поворотное; 6 – Каретка; 7 – Фиксатор поворотного механизма; 8 – Рукоятка поворотного механизма 9 – Колесо неповоротное; 10 – Держатель для ёмкости; 11 – Пневмораспределитель с ручным управлением;

Растворомешалка типа НСТ СФБ-УМ55

НАБРЫЗГ	ПРЕМИКСИНГ
ДА	ДА

Служит для приготовления мелкозернистого цементного раствора. Если используется премиксинг, то в раствор вводится уже порубленная фибра, перемешивается, затем укладывается в форму.Если используется набрызг, то приготовленный раствор переливается в бункер растворонасоса – обязательно через вибросито. Растворомешалка укомплектована частотным регулятором для изменения скорости вращения лопастей.

Технические характеристики растворосмесителей (используются для СФБ оборудования типа СЦ-45)
Показатель	РМСФБУМ
Геометрический объем емкости, л	80
Рабочий объем емкости по загрузке, л	70
Скорость вращения, об\мин	200 - 2000 (с возможностью регулировки)
Номинальная мощность электродвигателя, кВт	5,5
Напряжение питающей среды, В	380
Время перемешивания после полной загрузки, мин	до 3
Габаритные размеры растворосмесителя в рабочем положении, мм: ДхШхВ	1125х1065х1070 (при опущенном положении миксера); 1125х1065х1805 (при поднятом положении миксера)
Масса, кг	220

Пистолет лицевого слоя ФНР-2

Предназначен для нанесения лицевого слоя без волокна. Подключается к растворонасосной станции или штукатурному агрегату НСТ.

Манипулятор МКП02

По сравнению с предыдущей  моделью длина стрелы манипулятора увеличена с 2,5 м до 3 м. Кроме того, стрела теперь может складываться посередине, таким образом, вместо одного радиуса действия оператор получил возможность работать в широкой полосе вокруг стойки манипулятора. На специальной площадке у основания стрелы устанавливается бобина с стеклоровингом. Далее нить пропускается через специальные кольца и вводится в узел рубки. Конструкция позволяет исключить запутывание жгута.Также по консолям манипулятора укладываются трубопроводы с раствором и воздухом – это также облегчает работу оператора и позволяет содержать рабочий участок в чистоте и порядке.

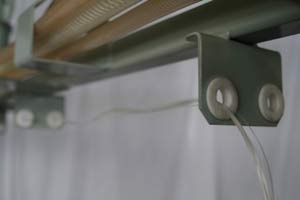

Бобина ровинга на площадке МКП02. Трубопроводы подачи воздуха проложены вдоль консоли	Стекложгут пропускается через специальные кольца – по всему пути подвода от бобины к распылителю

Компрессор типа К3

Для организации производства стеклофибробетона методом напыления потребуется не менее 2000 литров воздуха в минуту при давлении 5-6атм. Воздух разводится на три точки:

350…400л/мин – на пневмопривод пистолета-распылителя для СФБ;
300…400л/мин – для проталкивания рубленного волокна из узла рубки в узел смешения;
800…1200л/мин – для распыления раствора с введенной фиброй.

Следует отметить, что расход воздуха для последней задачи напрямую зависит от производительности растворонасоса. Чем больше качает растовра в минуту насос, тем больше воздуха требуется подать в узел смешения для его рапспыления вместе с рубленными отрезками стеклянного жгута.

Компрессор (используется для оборудования типа СЦ-45)
Модель	К3
Тип / Автоматика , /+(-)	Стационарный/ +
Базовая головка	С416М
Производит. по нагнетанию, м3/ мин	2
Макс. рабочее давление, атм.	10
Ресивер, л	500
Привод,Квт / U	11*2 / 380
Габаритные размеры, см	230 х 70 х 150
Масса, кг	730



Валики для укатки

НАБРЫЗГ	ПРЕМИКСИНГ
ДА	ДА

Набор специальных валиков для укатки поверхности после нанесения (набрызга) или укладки (премиксинга) СФБ-смеси на форму. Обязательная технологическая процедура, чтобы не допустить образования воздушных раковин в материале.

И в технологии «набрызга», и в технологии «премиксинга» при работе в цеху, для оптимизации технологического процесса потребуется и другое вспомогательное оборудование. Например, кран-балка для перемещения напыленных СФБ-элементов к месту дозревания, сушильная камера (термовлажностная обработка) для более быстрой доводки СФБ-изделий до марочного возраста, устройства контроля качества исходных материалов (цемент, песок, вода, химические добавки), в том числе влажности стеклоровинга. Для работ по напылению СФБ на объекте может понадобиться гидроподъемник с люлькой.
