  • Улучшенная модификация распылителя серии РПН

    Концентрический пистолет РПН-5m для пневмонабрызга СФБ.

    Подходит для всех пневмонапыляющих станций НСТ, а также импортных аналогов.



  • Распылители для стеклофибробетона

    Концентрический пистолет серии РПН формирует поток цементно-песчаного раствора, который распыляется сжатым воздухом и смешивается с фиброй из стекловолокна. Происходит равномерное насыщение и распределение фибры в потоке раствора.

    Состоит из двух частей: «Узел рубки» и «Смеситель».

    • Узел рубки - это чоппер. Он выполняет нарезку и подачу стекловолокна.
    • Смеситель - это распылительная головка. Она распыляет раствор и смешивает его с фиброй.

    Узел рубки и смеситель также используются порознь. Чоппер отдельно рубит волокно для премикса. Смеситель отдельно наносит только раствор когда укладывается лицевой слой на форму.

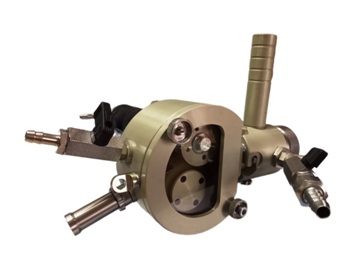

    Чоппер-пистолет НСТ СФБ РПН-5m

    Распылитель СФБ РПН-5m

    Технические характеристики РПН-5m

    Производительность по стекловолокну, кг/мин 0,3-1,3
    Производительность по раствору, м3/час до 0,86
    Привод: пневмотурбина, об/мин 2000
    Мощность пневмопривода, кВт 0,5
    Длина фибры, мм 10, 15, 20, 30 и 40
    Масса, кг 3,8
    Габаритные размеры Д х Ш х В, мм 410 х 203 х 390

    Для работы требуется сжатый воздух на три точки:

    • Пневмопривод – до 0,57м3/час, при давлении 0,40-0,63 МПа (4,0-6,3 кг/см2).
    • Выдув фибры – до 0,35м3/час, при давлении 0,3-0,6 МПа (3-6 кг/см2).
    • Распыление и смешивание раствора с фиброй – до 1,0м3/час, при давлении 0,2-0,3 МПа (2-3кг/см2).
    Пистолет для пневмонабрызга СФБ РПН5 Распылитель СФБ НСТ
    Пистолет для пневмонабрызга СФБ модели РПН-5

    Регулировка пятна факела осуществляется подбором Трубки ПНС 04-02.00.07 (внутри Смесителя). Она формирует поверхность внешнего контура кольцевого зазора, через который следует поток цементно-песчанной смеси (ЦПС). Три варианта:

    1. Трубка с прямыми пазами. Четкое, сконцентрированное пятно раствора с введенным волокном. Рекомендуется для нанесения на небольшие формы сложной геометрии и при малой производительности насоса.
    2. Трубка с косыми пазами. Расплывчатое (мягкое) пятно раствора с введенным волокном, без четких очертаний по периметру. Рекомендуется для нанесения на большие формы и при большой производительности насоса.
    3. Трубка с полукосыми пазами. Сглаженное пятно раствора с введенным волокном, с плавными и различымими очертаниями по периметру. Универсальная. Используется в широком диапазоне производительности насоса.

    Все пистолеты РПН-5 комплектуются только трубкой с полукосыми пазами. Трубки с прямыми и косыми пазами поставляются по запросу.

    При использовании пистолета РПН-5 с растворонасосной станцией фирмы НСТ, смазка пневмопривода осуществляется автоматически.

    Основные элементы пистолета СФБ на примере предыдущей модели РПН-4:

    Схема распылителя СФБ

    1 – узел рубки; 2 – смеситель;3 – штуцер подачи воздуха на пневмопривод;

    5 – штуцер подачи воздуха в узел рубки; 7 – гайка-фиксатор смесителя;

    8 – промывочный штуцер; 9 – соединитель с накидной гайкой;

    10 – дроссельный рычаг

    Пистолет поставляется в комплекте с ЗиП:

    • 1 шт. Флажок ПНС-01.02.00. Ресурс по волокну 1500кг.
    • 1 шт. Сопло наружное ПНС 04-02.00.04. Изготовлено из высокопрочного и износостойкого полиуретана. Служит в 10 раз дольше, чем сталь.
    • 10 шт. Нож ПНС-01.01.04. Ресурс по волокну 250кг.
    • 1 шт. Обойма ПНС-01.00.16. Ресурс по волокну 300кг.
    • 1 шт. ножевой барабан на 8 пазов в сборе.
    • 1 шт. Трубка ПНС 04.-02.00.07-В (с полукосыми пазами). Ресурс по бетону 250м3.
    • 1 шт. Сопло внутреннее ПНС.04-02.00.03-01 (гладкое). Ресурс по бетону 250м3.
    • 1 шт. Сопло внутреннее ПНС.04-02.00.03 (с наболдашником). Ресурс по бетону 250м3.
    • 1 шт. Рем комплект для ПНС-04 (все резиновые кольца)
    • 1 шт. Валик пружинный уплотнительный (шаг 140мм) ВУ-00.00
    • 1 шт. Валик пружинный уплотнительный (шаг 100мм) ВУ-00.00-А

    По запросу отправим ссылку на схему пистолета и всех частей из которых он состоит. На этой же странице показаны цены каждого элемента для онлайн-заказа.

    Концентрический пистолет для СФБ с различными форсунками модели РПН4

    Экскурс в историю: модификации распылителей для СФБ

    Распылитель СФБ Распылитель для стеклофибробетона
    Распылитель стеклоцемента разработки ЦНИИОМТП, 1985-1993 гг.
    Пистолет СФБ СФБ пистолет-распылитель Пистолет для стеклофибробетона
    Распылитель стеклофибробетона разработки РосСпецГеологии и НИЖБ
    Распылитель ПНС
    Распылитель для СФБ модели ПНС разработки компании "НСТ", 1995-2010
    Современный пистолет-распылитель СФБ
    Распылитель для СФБ модели РПН4 разработки компании "НСТ", с 2010 по 2017 г.

    GFRC Spray Gun NST RPN-6
